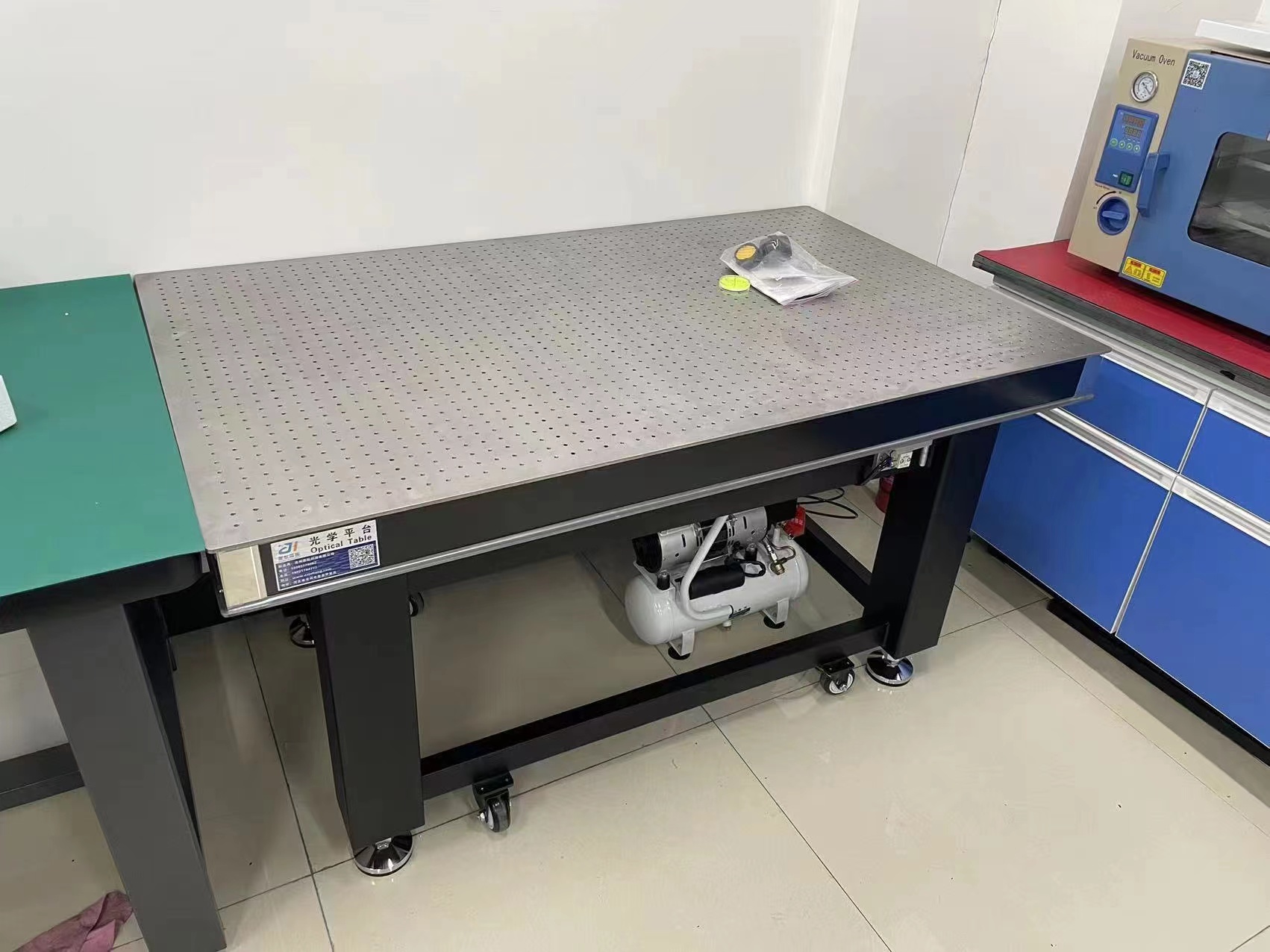

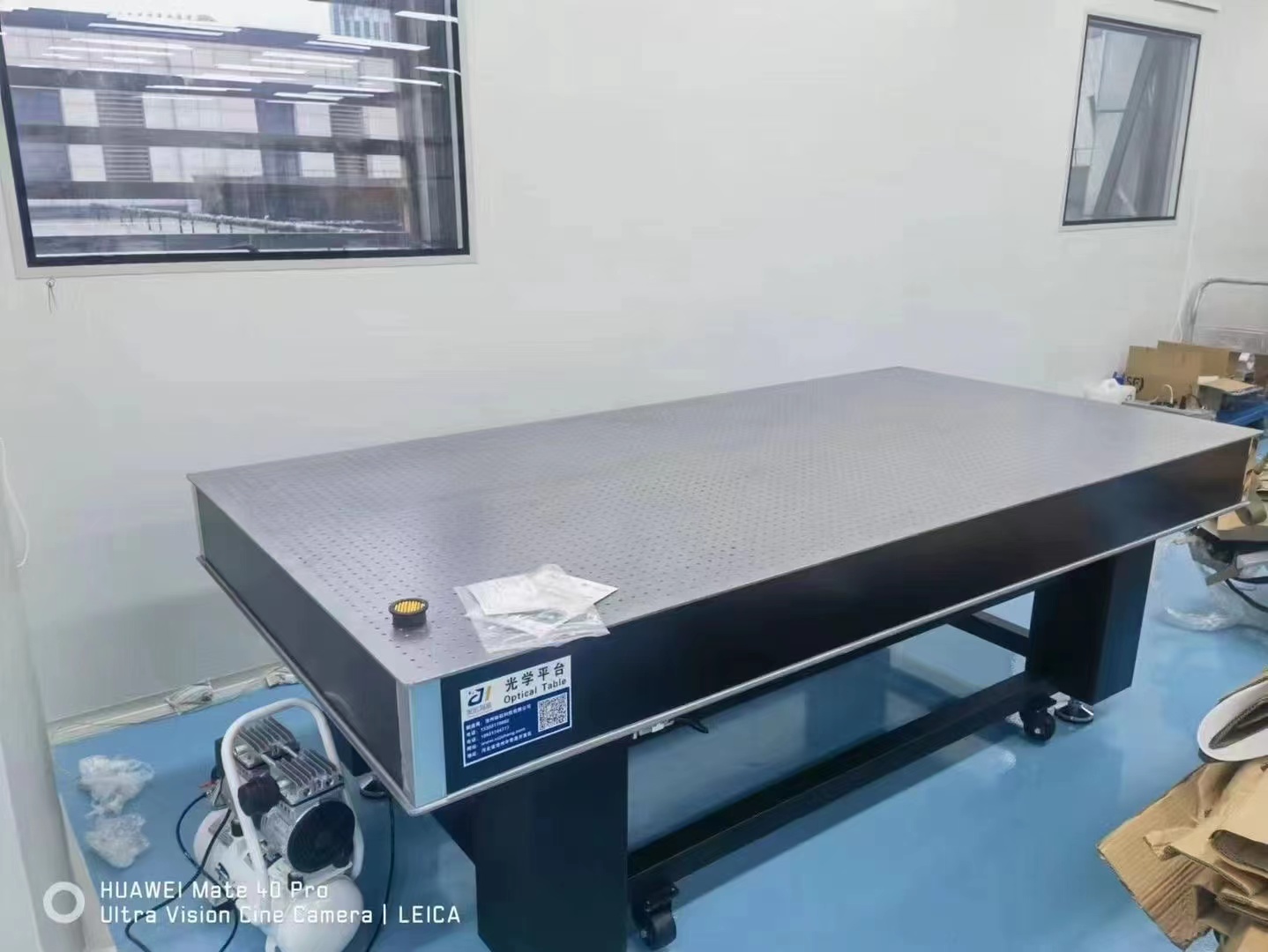

YH-QF精密氣浮隔振光學平臺
產品介紹
產品說明：
氣浮隔振光學平臺YH-QF系列是一款高性能隔振光學平臺，隔振器采用超薄復合材料氣囊、帶附加擴散口的多小孔準層流阻尼技術，隔振性能優良，系統穩定。YH-QF系列光學平臺具有自動水平，自動充氣，噪聲低等特點。
應用于精密光學實驗、顯微成像、醫療生物、光路測試、光學測量、激光干涉、精密檢測，對振動具有較高的要求設備
應用領域：
應用于精密光學實驗、顯微成像、醫療生物、光路測試、光學測量、激光干涉、精密檢測，對振動具有較高的要求設備。
產品特點：
■公司依托于航空工業人員背景研發制造的表面帶陣列螺紋孔的臺桌型隔振光學平臺，集成國標級阻尼橡膠墊，具有良好隔振效果。
■臺板采用蜂窩芯夾板結構，具有重量輕、高剛度、高阻尼等優點，上面板為1cr17優質高導磁不銹鋼，經精密研磨處理，表面平面度高?；匦蚰スに嚽宄叄_到無反射、亞光效果，面板具有M6螺孔，易于固定光學元件。
■高分子復合橡膠墊提供對高頻振動的隔振能力。
■隔振支撐為優質鋼管焊接而成，整體堅固可靠，可選用安裝標準移動腳輪，方便在工作場所內移動。
■獨特的水平調節機構，可以實現輕松水平調節的目的，穩定性能高。
技術指標：
|
應用范圍 |
應用于精密光學實驗、顯微成像、醫療生物、光路測試、光學測量、激光干涉、精密檢測，對振動具有較高的要求設備 |
|
臺面結構 |
三層夾心式蜂窩結構 |
|
上臺面 |
厚度6-8mm 430系列 1cr17高導磁不銹鋼，表面做密迪紋亞光處理 |
|
臺面內部支撐 |
鋼制蜂窩狀支撐結構，焊接工藝，強度高 |
|
下底面 |
5～6mm厚碳鋼，內部做防銹漆，表面噴黑塑處理 |
|
側板 |
內層碳鋼板，外層為黑色鋁塑板，美觀實用，四角用不銹鋼板包角 |
|
平面度 |
0.02～0.05mm\600mmX600,高于國外同類產品 |
|
表面粗糙度 |
＜0.8μm |
|
支架 |
置4點氣體隔振裝置支撐系統，二層結構氣室，3個水平調節閥自動充氣自動平衡、采用進口氣動元件，靜音無油氣泵 |
|
振幅 |
< 1μm |
|
固有頻率 |
垂直1～2Hz水平1～2Hz |
|
減震效率 |
x 方向＜5Hz 時：88%～94% y 方向＜5Hz 時：86%～92% |
|
固定螺孔 |
臺面布M6螺孔陣距25mm×25mm |
產品型號：
|
平臺型號 |
規格 |
支撐數量 |
面板厚度 |
臺面厚度 |
螺紋孔/間距 |
|
YH-QF-06-06 |
600X600X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-QF-075-075 |
750X750X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-QF-09-06 |
900X600X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-QF-10-08 |
1000X800X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-QF-12-08 |
1200X800X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-QF-12-09 |
1200X900X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-QF-15-09 |
1500X900X800 |
4 |
6mm |
100mm |
M6/25X25mm |
|
YH-QF-15-10 |
1500X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-16-0 |
1600X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-15-12 |
1500X1200X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-18-10 |
1800X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-18-12 |
1800X1200X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-20-10 |
2000X1000X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-20-12 |
2000X1200X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-20-15 |
2000X1500X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-24-12 |
2400X1200X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-24-15 |
2400X1500X800 |
4 |
6mm |
200mm |
M6/25X25mm |
|
YH-QF-30-10 |
3000X1000X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-QF-30-12 |
3000X1200X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-QF-30-15 |
3000X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-QF-35-12 |
3500X1200X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-QF-35-15 |
3500X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-QF-40-15 |
4000X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-QF-45-15 |
4500X1500X800 |
6 |
6mm |
300mm |
M6/25X25mm |
|
YH-QF-50-15 |
5000X1500X800 |
10 |
6mm |
300mm |
M6/25X25mm |
|
YH-QF-60-15 |
6000X1500X800 |
12 |
8mm |
300mm |
M6/25X25mm |
