YH-QF-Z桌面型氣浮隔振平臺
說明:

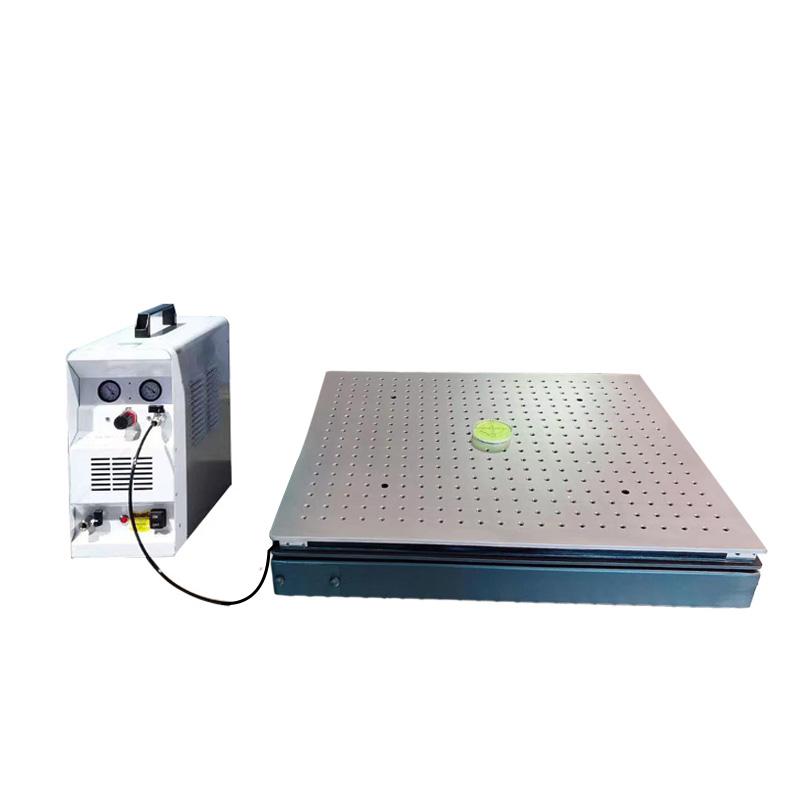

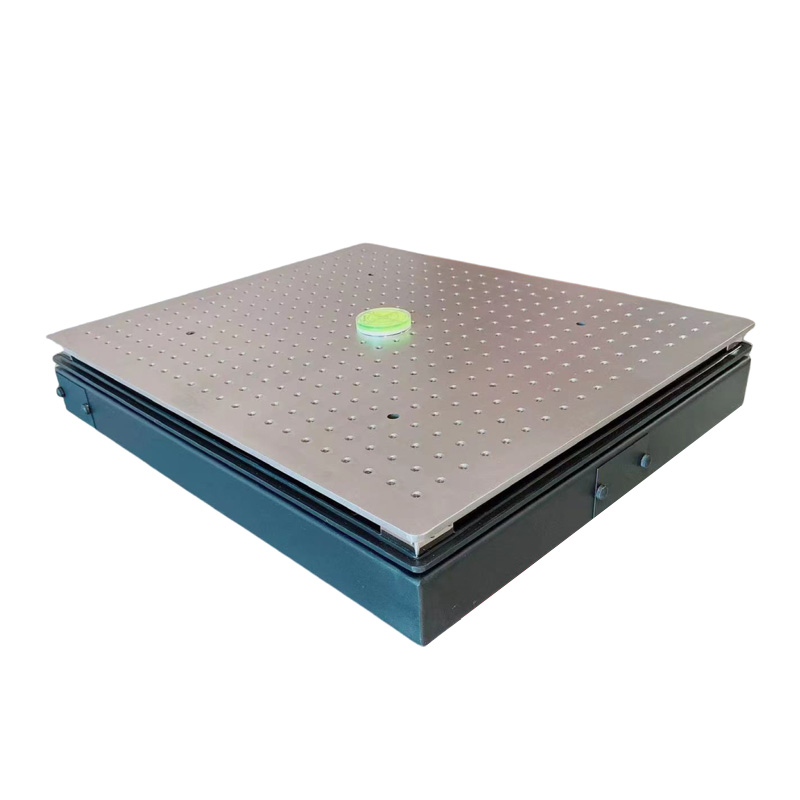

YH-QF-Z系列是一款自動充氣式桌面型氣浮隔振平臺,集緊湊、超薄、精巧的設計,外觀簡潔、安置攜帶方便。采用薄膜式高性能空氣彈簧隔振原理,可有效消除振動干擾,固有頻率可達2.5Hz,最高隔振效率達90%以上。高剛性的搭載面,使搭載的儀器更加穩固,配置三個調高閥,可以自動調整水平。主要用于手套箱、硬度儀、測長儀、圓度儀、切片機、小型探針臺等激光試驗系統、激光顯微鏡、共聚焦顯微鏡、微操作系統和碎片夾鉗等
技術指標:
上臺面為6mm厚430系列(1Cr17)鐵磁不銹鋼;
下底面為4-6mm碳鋼,表面噴黑塑處理;
平面度:0.02~0.05mm/600mm*600mm;
固有頻率:<1.5~2.5Hz,同負載情況相關
孔距:25mm*25mm,孔徑:M6
振幅:< 1um
減振效率:x 方向<5Hz 時:88%~94% y 方向<5Hz 時:86%~92%
表面粗糙度:< 0.8um
產品型號 |
整體規格 |
臺面厚度 |
臺面重量(Kg) |
支架負載 |
單價 (元) |
YH-QF-Z-06-04 |
600*400*110 |
30 |
45 |
200 |
5960 |
YH-QF-Z-05-05 |
500*500*130 |
30 |
48 |
200 |
6000 |
YH-QF-Z-06-05 |
600*500*110 |
30 |
55 |
200 |
6200 |
YH-QF-Z-06-06 |
600*600*110 |
30 |
65 |
200 |
6440 |
YH-QF-Z-08-06 |
800*600*130 |
50 |
88 |
200 |
6920 |
YH-QF-Z-09-06 |
900*600*130 |
50 |
95 |
200 |
7160 |
YH-QF-Z-10-06 |
1000*600*130 |
50 |
110 |
200 |
7400 |
YH-QF-Z-12-06 |
1200*600*130 |
50 |
130 |
200 |
7880 |
YH-QF-Z-09-08 |
900*900*130 |
50 |
130 |
200 |
8240 |
YH-QF-Z-09-08 |
900*800*130 |
50 |
120 |
200 |
7880 |
YH-QF-Z-10-08 |
1000*800*130 |
50 |
144 |
200 |
8200 |
YH-QF-Z-12-08 |
1200*800*130 |
50 |
175 |
200 |
8840 |
更多產品
產品廣泛應用于現代光學、激光技術、光譜全息、生物技術、精密檢測、航空航天等領域
